  1.分离器浇注料分层施工——旋风分离器内壁采用四层材料浇 (砌)筑而成，可保证内壁耐热耐磨层较长的使用寿命。

  2.分离器支撑板设计可靠——旋风分离器内壁三层材料的重量 分高度由承重板分担，承重板与筒壁间接相连且开有吸收热膨胀的孔 心槽，从而保证了热态运行的可 靠性炉墙金属件安全可靠——所有 Y 形抓钉和承板 材 部 采 用 06Cr23Ni13，可以保证长期安全使用。避 免了其它厂家采用砖砌炉墙、支撑件采用 HT150 从而使分离器不能长期安全使用 的弊端。

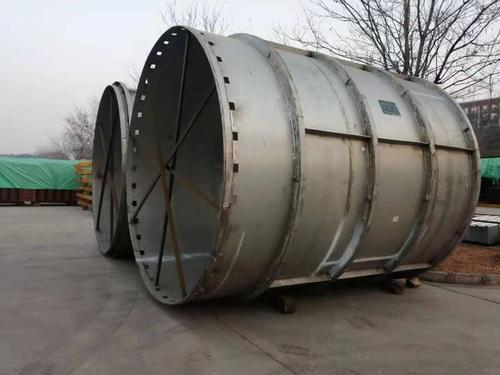

3。 筒不变形——中心筒结构合理，不变形，放置分离器内部出现烟气短路，从而确保分离器长期使 用效率不降低。不限制膨胀，在防止中心筒变形方面，采用的是高效 偏心式中心筒布置方案，可避免由入口烟道进入分离器内的高浓度烟 气直接冲击中心筒而导致变形，另外在中心筒的中间设置了多道加强 筋，可使中心筒得足够的强度。
